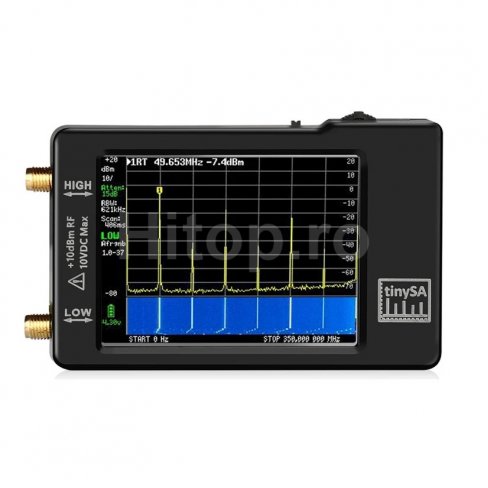

Analizor de spectru portabil, ecran tactil de 2,8 inchi, gamă de intrare UHF de la 100 kHz la 960 MHz

Analizor de spectru cu intrare dublă: intrare MF/HF/VHF de înaltă calitate pentru 0,1MHZ-350MHz, intrare UHF de calitate inferioară pentru 240MHz-960MHz

Generator de semnal de calibrare încorporat, utilizat pentru autodiagnosticare și calibrare la intrare joasă.

Filtre trece-bandă cu rezoluție comutabilă pentru ambele intervale între 2,6kHz și 640kHz. Afișaj color care afișează 290 de puncte de scanare care acoperă întregul interval de frecvență joasă sau înaltă.

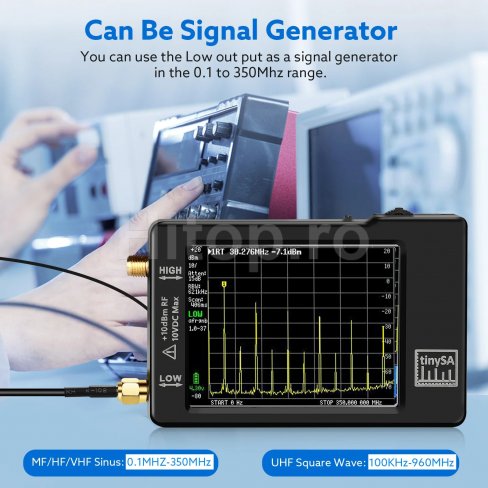

Când nu este utilizat ca analizor de spectru, poate fi utilizat ca generator de semnal, ieșire sinusoidală MF/HF/VHF între 0,1MHZ-350MHz, ieșire pătrată UHF între 240MHz-960MHz.

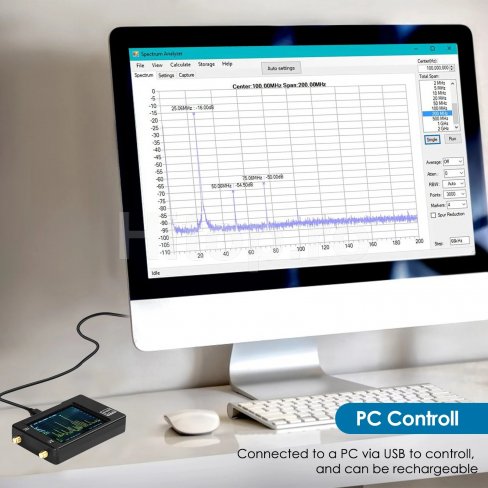

Conectat la un computer prin USB, devine un analizor de spectru controlat de computer. Baterie reîncărcabilă încorporată, permițând până la 2 ore de utilizare continuă.

Caracteristici:

• Analizor de spectru conceput în principal pentru intervalul de la 0,1 MHz la 350 MHz
• Atenuator de treaptă de intrare de la 0dB la 31dB pentru intrare MF/HF/VHF.
• Generator de semnal, ieșire undă sinusoidală MF/HF/VHF între 0,1MHZ-350MHz, ieșire undă pătrată UHF între 240MHz-960MHz.
• Control PC: Interfața USB implementează protocolul Serial over USB (CDC) și are un set mare de comenzi care pot fi apelate prin interfața serială. Aceste comenzi pot fi utilizate pentru a efectua măsurători sau a actualiza setările interne. Driverul Windows va fi instalat automat după conectarea la un computer Windows. Driverul Linux este încorporat în kernel.

Comparativ cu analizoarele de spectru mai scumpe, acest model are unele limitări despre care dorim să vă informăm:

• Zgomotul de fază intrinsec stabilește o limită inferioară clară pentru măsurarea zgomotului de fază
• Lățimea de bandă a rezoluției minime de 2,4 kHz face imposibilă observarea mai multor detalii spectrale
• Intrarea mare (240 MHz până la 960 MHz) are o suprimare a imaginii foarte limitată și un singur nivel de atenuator suplimentar încorporat, ceea ce face dificilă interpretarea semnalelor complexe.
• Atenuatorul suplimentar de intrare mare depinde de frecvență și variază între 25 db și 40 db.
• La benzi de frecvență cu rezoluție mai mică (sub 30 kHz), timpul de măsurare a unui punct începe să crească datorită aplicării unui filtru de rezoluție. Utilizarea atentă a modului FAST sweep poate reduce acest timp de creștere.
• Limitările de performanță ale ecranului și filtrului pot determina vizibilitatea unor artefacte și vârfuri, dar caracteristici precum suprimarea vârfurilor și deplasarea în jos. IF poate ajuta la detectarea și/sau reducerea acestor vârfuri și artefacte
• Sub 0,1 MHz, sensibilitatea începe să scadă.
• Sub 1MHz se recomandă dezactivarea AGC și, eventual, activarea LNA pentru a obține cea mai bună măsurătoare.

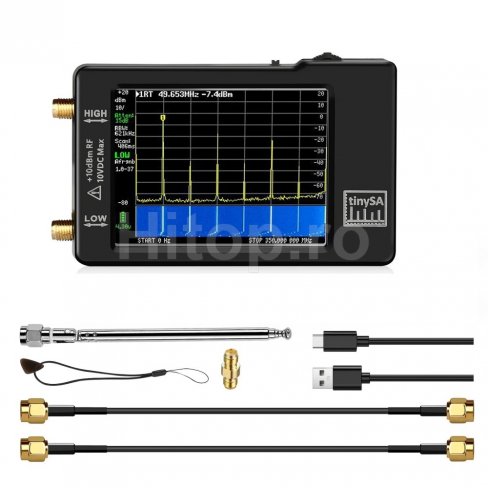

Conținutul pachetului:

• 1 x Analizor de spectru
• 2 x Cablu cu conectori SMA mascul pe ambele părți
• 1 x Adaptor SMA femelă
• 1 x Antenă
• 1 x Cablu de încărcare USB tip C (fără adaptor)
• Curea de mână
