Specificații și informații despre BUSBAR10MM

Bară de distribuție din cupru Busbar 200A cu terminale M10

Bara de distribuție Busbar 200A este destinată distribuirii sigure și ordonate a energiei electrice către mai multe circuite și consumatoare. Este potrivită pentru sisteme electrice DC din autoturisme, autorulote, rulote, ambarcațiuni, sisteme solare și cu acumulatori, invertoare, echipamente auxiliare și diverse instalații electrice.

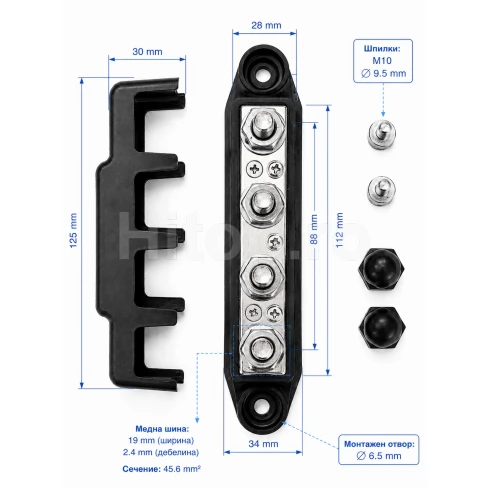

Elementul conductor este o bară masivă din cupru cu dimensiunile de 19 × 2.4 mm și o secțiune transversală de 45.6 mm². Secțiunea mare a conductorului asigură o rezistență electrică redusă și o cădere minimă de tensiune la curenți mari.

Bara din cupru are o lungime totală de 112 mm și este prevăzută cu terminale principale de putere M10, pentru conectarea cablurilor prin intermediul papucilor electrici corespunzători.

Distribuție ordonată a alimentării electrice

În sistemele electrice cu mai mulți consumatori este adesea necesară conectarea mai multor cabluri la aceeași bornă a acumulatorului. Acest lucru poate îngreuna instalarea, întreținerea și adăugarea ulterioară a unor circuite noi.

Busbar-ul permite conectarea cablului principal de alimentare într-un singur punct central, de unde energia electrică poate fi distribuită către circuitele și consumatorii individuali.

Exemplu pentru circuitul pozitiv:

Acumulator (+) → Siguranță → Busbar roșu → Consumatori individuali

Exemplu pentru circuitul negativ:

Acumulator (–) → Busbar negru → Conductoarele negative ale consumatorilor

În acest mod, instalația electrică rămâne mai ordonată și este mai ușor de verificat, modificat și întreținut.

Bară din cupru cu secțiune de 45.6 mm²

Elementul conductor este realizat din cupru și are următoarele dimensiuni:

19 mm lățime × 2.4 mm grosime

Secțiunea transversală rezultată este:

45.6 mm²

Cuprul oferă o conductivitate electrică foarte bună și este un material potrivit pentru barele de distribuție utilizate în sisteme electrice cu curenți mari.

Busbar-ul este destinat funcționării la curenți de până la 200 A, fiind potrivit pentru o gamă largă de sisteme electrice DC de joasă tensiune.

Terminale de putere M10

Știfturile principale pentru curenți mari au dimensiunea M10. Suprafața mare de contact permite utilizarea papucilor electrici robuști și a conductoarelor cu secțiuni mari.

Este important să se facă diferența între dimensiunea terminalului și secțiunea cablului:

M10 indică dimensiunea filetului terminalului și nu înseamnă cablu de 10 mm².

Papucul electric trebuie să aibă un orificiu corespunzător unui terminal M10, în timp ce secțiunea cablului trebuie aleasă în funcție de curentul maxim, lungimea cablului, căderea de tensiune admisă și condițiile de instalare.

Busbar roșu și negru

Barele de distribuție sunt disponibile în două culori, permițând identificarea clară a circuitelor pozitive și negative:

• Busbar roșu – utilizat în mod obișnuit pentru circuitul pozitiv (+).
• Busbar negru – utilizat în mod obișnuit pentru circuitul negativ (–), GND sau masă.

Utilizarea separată a unui busbar roșu și a unuia negru facilitează identificarea cablurilor și reduce riscul erorilor de conectare în timpul instalării sau întreținerii.

Culoarea carcasei este utilizată pentru identificarea vizuală și nu modifică caracteristicile electrice ale barei de distribuție.

Capac de protecție transparent

Bara conductoare și terminalele sunt protejate de un capac transparent de protecție. Acesta permite verificarea vizuală a conexiunilor și, în același timp, reduce riscul contactului accidental cu părțile conductoare.

Protecția este deosebit de importantă atunci când busbar-ul este utilizat pe circuitul pozitiv al acumulatorului, unde contactul accidental dintre o unealtă metalică și masă poate provoca un scurtcircuit.

Potrivit pentru numeroase aplicații

Busbar-ul de 200A poate fi utilizat în:

• sisteme electrice auto;
• autorulote și rulote;
• bărci și iahturi;
• sisteme de energie solară;
• sisteme cu acumulatori;
• sisteme cu acumulatori auxiliari;
• tablouri de distribuție DC;
• sisteme cu invertoare;
• sisteme audio auto;
• utilaje industriale și specializate;
• sisteme de iluminat auxiliar;
• diverse instalații DC de joasă tensiune.

Avantajele utilizării unui Busbar

Utilizarea unei bare de distribuție permite realizarea unei instalații electrice mai ordonate și mai ușor de întreținut. În loc ca mai mulți papuci electrici să fie suprapuși direct pe borna acumulatorului, alimentarea principală este direcționată către un punct central de distribuție.

• distribuție centralizată a alimentării;
• cablare mai curată și mai ordonată;
• adăugarea ușoară a unor circuite și consumatori suplimentari;
• diagnosticare și întreținere mai ușoare;
• reduce numărul de papuci electrici montați direct pe bornele acumulatorului;
• organizarea clară a circuitelor pozitive și negative;
• protecția componentelor conductoare;
• conexiune fiabilă atunci când sunt utilizați papuci electrici corect dimensionați și sertizați.

Montaj

Busbar-ul dispune de orificii de montare la ambele capete ale carcasei și poate fi fixat pe o suprafață stabilă și adecvată.

Pentru realizarea unei conexiuni electrice fiabile se recomandă utilizarea unor papuci electrici de calitate, sertizați corespunzător și adaptați dimensiunii terminalelor și secțiunii conductorului.

Suprafețele de contact trebuie să fie curate, iar piulițele trebuie strânse corespunzător. O conexiune insuficient strânsă poate crește rezistența de contact și poate provoca încălzire locală.

După finalizarea montajului, capacul de protecție trebuie montat peste bara de distribuție.

Important pentru circuitul pozitiv

Busbar-ul este o bară de distribuție și nu înlocuiește siguranța electrică.

Atunci când este conectat la borna pozitivă a acumulatorului, cablul principal de alimentare trebuie protejat cu o siguranță dimensionată corespunzător, montată cât mai aproape posibil de sursa de alimentare.

Circuitele individuale de ieșire trebuie, de asemenea, protejate în funcție de secțiunea cablurilor și caracteristicile electrice ale consumatorilor conectați.

Specificații tehnice

Important

Valoarea de 45.6 mm² reprezintă secțiunea transversală a barei conductoare din cupru.

Dimensiunea M10 se referă la terminalele principale de putere și determină diametrul necesar al orificiului papucului electric. Aceasta nu reprezintă secțiunea cablului utilizat.

Secțiunea cablurilor de alimentare și de ieșire trebuie aleasă în funcție de curentul circuitului, lungimea cablului, căderea de tensiune admisă și condițiile de instalare.

Pentru circuitele DC pozitive utilizați întotdeauna o protecție cu siguranță dimensionată corespunzător.
