Funcții și utilizare:

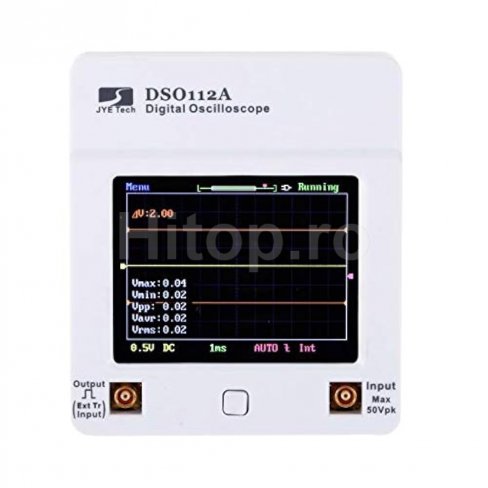

JYE Tech DSO Coral 112A este un osciloscop portabil, compact și ușor de utilizat, cu lățime de bandă analogică de până la 2 MHz. Este ideal pentru tehnicieni, ingineri, studenți și pasionați de electronică care au nevoie de un instrument rapid, mobil și eficient pentru diagnosticare, depanare și testarea circuitelor. Dispozitivul include un ecran tactil color și alimentare USB sau pe baterie.

Avantaje principale:

• Lățime de bandă analogică până la 2 MHz
• Sensibilitate 2 mV/div – 20 V/div (sondă x1)
• Rată maximă de eșantionare: 5 MSa/s
• Ecran TFT color 320×240 cu funcție tactilă

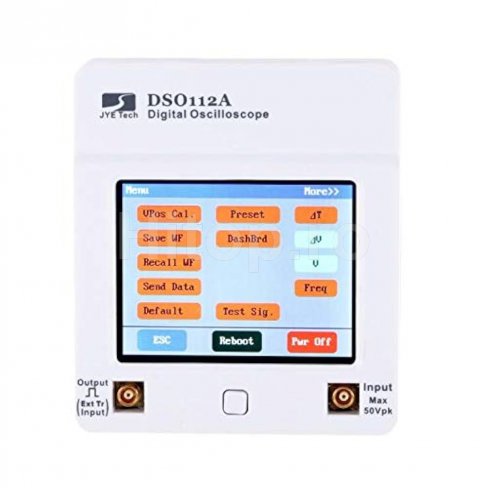

• Meniu intuitiv și control rapid
• Salvarea setărilor (până la 24 profile)
• Generator intern de semnal pentru testare
• Alimentare USB sau baterie Li-ion – perfect pentru utilizare mobilă

Specificații tehnice:

Sectiunea verticală:
• Canal: 1
• Lățime de bandă: 0 – 2 MHz
• Sensibilitate: 2 mV/div – 20 V/div, eroare <5%
• Impedanță intrare: 1 MΩ
• Tensiune maximă admisă: ±50 Vpk
• Cuplaj intrare: DC, AC, GND

Sectiunea orizontală:
• Rată maximă de eșantionare: 5 MSa/s
• Scale timp: 1 µs/div – 50 s/div
• Lungime memorie: 512 sau 1024 puncte

Declanșare (Trigger):
• Moduri: Auto, Normal, Single
• Fază declanșare: front ascendent / descendent
• Trigger extern: 0 – 15 V

Generator de semnal:
• 7 frecvențe: 1 Hz – 1 MHz
• Amplitudine: ~3.3 V

Afișaj:
• TFT color 2.4", rezoluție 320 × 240

Alimentare:
• 3.7 V baterie Li-ion sau alimentare USB
• Consum: ~300 mA @ 3.7 V

Dimensiuni și greutate:
• Dimensiuni: aprox. 80 × 70 × 18 mm
• Greutate: ~85 g

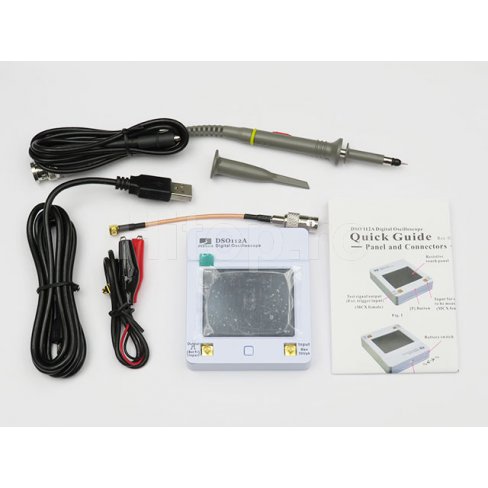

Pachetul include:

• 1 × Osciloscop JYE Tech DSO Coral 112A
• 2 × cabluri/sonde MCX (în funcție de versiune)
• 1 × Cablu USB pentru alimentare
• 1 × Manual de utilizare

Aplicații:

Ideal pentru service electronică, proiecte educaționale, testarea modulelor, depanare rapidă și utilizare în teren. Nu înlocuiește un osciloscop profesional de laborator, dar este perfect pentru hobby și studiu.

Întrebări frecvente:

Este potrivit pentru laborator profesional?
Dispozitivul este destinat în principal utilizării educaționale și hobby. Pentru măsurători critice este recomandat un osciloscop avansat.

Poate fi folosit în teren?
Da — dimensiunile reduse și alimentarea cu baterie îl fac excelent pentru lucrul mobil.

Cât ține bateria?
Autonomia depinde de luminozitatea ecranului și condițiile de utilizare, dar oferă funcționare stabilă pentru utilizare portabilă.
