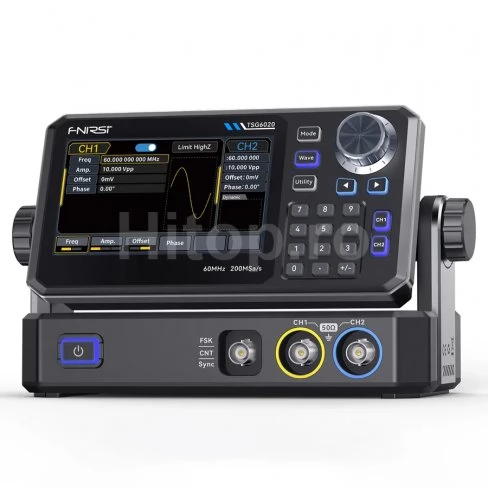

Generator de semnal cu două canale FNIRSI TSG6020, 60 MHz, 200 MSa/s, 14 biți, ecran tactil

FNIRSI TSG6020 este un generator profesional de funcții și forme de undă arbitrare cu două canale, proiectat pentru dezvoltarea și depanarea circuitelor electronice, măsurători de laborator, instruire tehnică și sisteme automate de testare. Dispozitivul utilizează tehnologia DDS și oferă o frecvență maximă de ieșire de până la 60 MHz, o rată de eșantionare de 200 MSa/s și o rezoluție verticală de 14 biți.

Cele două canale independente permit generarea simultană a unor semnale diferite, cu reglarea separată a frecvenței, amplitudinii, offsetului, fazei și factorului de umplere. Datorită acestei configurații, TSG6020 poate fi utilizat pentru testarea amplificatoarelor, filtrelor, senzorilor, circuitelor digitale, sistemelor încorporate, modulelor de comunicație și altor dispozitive electronice.

Generatorul acceptă forme de undă standard precum sinusoidală, dreptunghiulară, impuls, rampă, zgomot și semnal DC. De asemenea, permite utilizarea formelor de undă arbitrare create de utilizator. Memoria internă nevolatilă poate stoca până la 24 de forme de undă arbitrare personalizate, care pot fi accesate ulterior fără configurare repetată.

Generare precisă a formelor de undă:

Combinația dintre rata de eșantionare de 200 MSa/s și rezoluția de 14 biți permite reproducerea detaliată a semnalelor și menținerea unui nivel redus de distorsiune. Tehnologia VeriPoint asigură generarea punct cu punct a formelor de undă arbitrare, cu o rată de eșantionare selectabilă între 1 µSa/s și 200 MSa/s. Astfel, sunt păstrate punctele individuale și detaliile fine ale formei de undă, iar jitterul specificat de producător este mai mic de 200 ps.

Tehnologia ZeroSurge este concepută pentru reducerea supracreșterilor nedorite în cazul semnalelor dreptunghiulare, impulsurilor și rampelor. Conform specificațiilor producătorului, supracreșterea este de maximum 1%, iar timpul de creștere și scădere poate ajunge până la 13,5 ns. Aceste caracteristici permit obținerea unor fronturi mai curate la testarea circuitelor digitale și de impuls de mare viteză.

Modulație și baleiaj de frecvență:

FNIRSI TSG6020 acceptă șase tipuri de modulație: AM, FM, PM, FSK, ASK și PSK. Aceste moduri permit simularea și analiza semnalelor modulate analogice și digitale utilizate în aplicații educaționale, de cercetare și de dezvoltare a echipamentelor de comunicație.

Funcția de baleiaj al frecvenței poate funcționa în mod liniar sau logaritmic. Timpul de baleiaj poate fi reglat între 1 ms și 500 s, cu o precizie specificată de ±0,1%. Această funcție este potrivită pentru analiza răspunsului în frecvență al amplificatoarelor, filtrelor, circuitelor rezonante și altor sisteme electronice.

Frecvențmetru integrat:

Dispozitivul este echipat cu un frecvențmetru cu 7 cifre, capabil să măsoare frecvența, perioada și factorul de umplere al semnalelor cu nivel TTL. Domeniul de măsurare al frecvenței este cuprins între 100 mHz și 100 MHz, iar precizia indicată este de ±51 ppm. Datorită acestei funcții, TSG6020 poate fi utilizat atât ca generator de semnal, cât și ca instrument pentru verificarea semnalelor externe de ceas și a impulsurilor digitale.

Control și afișare:

Parametrii sunt configurați prin intermediul unui ecran tactil TFT LCD de 4,3 inchi și al butoanelor fizice. Ecranul afișează forma de undă, valorile setate și starea curentă a canalelor în timp real. Combinarea controlului tactil cu butoanele fizice permite introducerea rapidă a valorilor și reglarea precisă în timpul lucrului de laborator.

Generatorul acceptă ieșire continuă, funcționare declanșată, modulație și baleiaj de frecvență. Ieșirea de sincronizare este compatibilă cu nivelurile TTL. Pentru menținerea unei temperaturi stabile în timpul funcționării prelungite, aparatul este echipat cu radiator din aluminiu și ventilator de răcire.

Avantaje principale:

• Două canale de ieșire independente
• Frecvență maximă de ieșire de până la 60 MHz
• Tehnologie DDS pentru generarea semnalelor
• Rată de eșantionare de 200 MSa/s
• Rezoluție verticală de 14 biți
• Forme de undă standard și arbitrare
• Generare punct cu punct prin tehnologia VeriPoint
• Tehnologie ZeroSurge pentru reducerea supracreșterilor
• Șase tipuri de modulație analogică și digitală
• Baleiaj de frecvență liniar și logaritmic
• Frecvențmetru integrat cu 7 cifre, până la 100 MHz
• Memorie pentru până la 24 de forme de undă personalizate
• Ecran tactil TFT LCD de 4,3 inchi
• Vizualizarea formei de undă în timp real
• Control tactil și butoane fizice
• Ieșire de sincronizare compatibilă TTL

Aplicații:

• Dezvoltarea și testarea circuitelor electronice
• Lucrări de laborator și instruire profesională
• Testarea amplificatoarelor, filtrelor și circuitelor rezonante
• Verificarea semnalelor digitale, impulsurilor și semnalelor de ceas
• Dezvoltarea și diagnosticarea echipamentelor de comunicație
• Simularea semnalelor provenite de la senzori
• Testarea sistemelor cu microcontrolere și a sistemelor încorporate
• Analiza caracteristicilor de frecvență
• Sisteme automate de testare

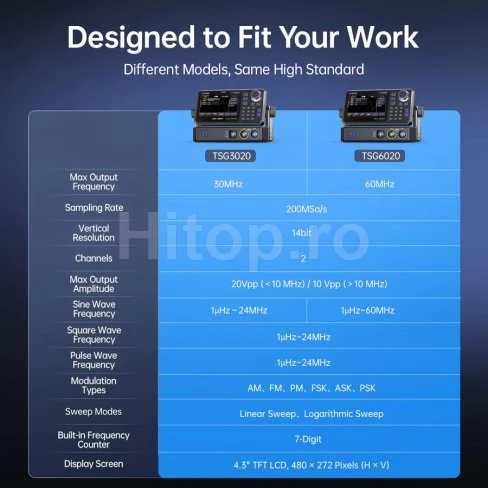

Specificații tehnice:

Pachetul conține:

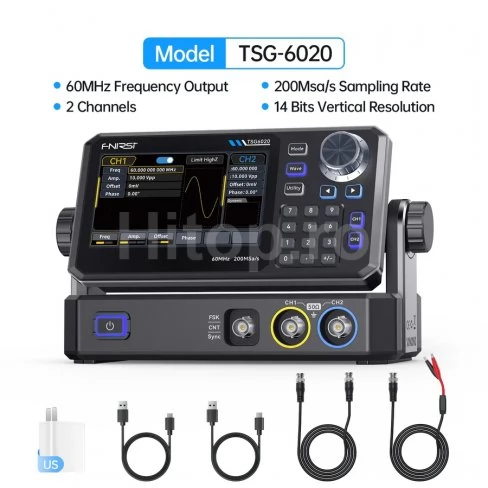

• 1 × Generator de semnal cu două canale FNIRSI TSG6020
• 1 × Adaptor de alimentare cu fișă europeană sau americană, în funcție de versiunea aleasă
• 1 × Cablu de alimentare USB Type-C
• 1 × Cablu de date
• 1 × Cablu de testare
• 1 × Set de cleme crocodil
• 1 × Manual de utilizare
