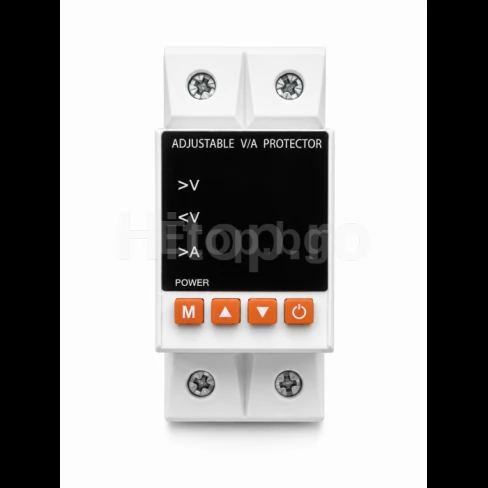

Releu inteligent 63A pentru protecția instalației electrice împotriva supratensiunii, subtensiunii și supracurentului

Variațiile de tensiune, consumul excesiv și întreruperile repetate ale alimentării pot provoca defectarea aparatelor electrice, oprirea echipamentelor sensibile sau deteriorarea componentelor dintr-un tablou electric. Acest releu inteligent de protecție monitorizează în permanență tensiunea și curentul din instalație și întrerupe automat alimentarea atunci când detectează valori care depășesc limitele stabilite.

Dispozitivul combină într-un singur modul protecția la supratensiune, subtensiune și supracurent. Valorile de declanșare, timpii de întârziere și condițiile de reconectare pot fi configurate în funcție de caracteristicile instalației și de consumatorii conectați.

După revenirea tensiunii și curentului în intervalul normal, releul poate restabili automat alimentarea, fără intervenție manuală. Această funcție este utilă în locuințe, spații comerciale, camere tehnice și instalații în care echipamentele trebuie să revină automat în funcțiune după stabilizarea rețelei electrice.

Cum protejează releul echipamentele conectate

Releul măsoară continuu parametrii rețelei. Atunci când tensiunea depășește pragul maxim configurat, scade sub limita minimă admisă sau curentul consumat depășește valoarea setată, alimentarea este deconectată. În acest mod sunt reduse riscurile asociate cu fluctuațiile de tensiune, suprasarcinile și funcționarea echipamentelor în condiții electrice necorespunzătoare.

Pragurile de protecție sunt reglabile, ceea ce permite adaptarea releului pentru diferite aplicații. Poate fi utilizat atât pentru circuite casnice, cât și pentru consumatori precum pompe, compresoare, aparate de aer condiționat, boilere, motoare electrice, centrale, sisteme UPS sau echipamente electronice sensibile.

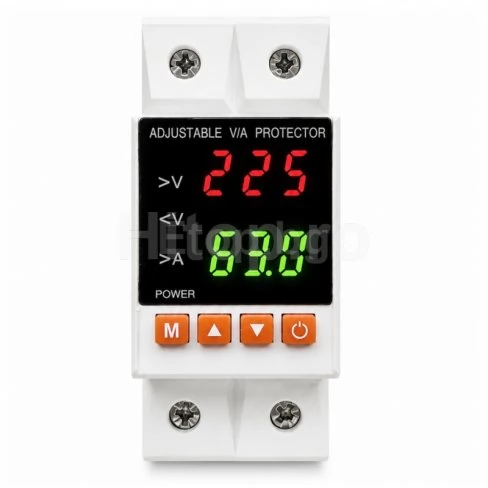

Afișaj digital pentru monitorizarea tensiunii și curentului

Afișajul digital permite verificarea rapidă a tensiunii și a curentului în timp real. Utilizatorul poate observa imediat dacă alimentarea funcționează normal sau dacă releul a detectat o stare de supratensiune, subtensiune ori supracurent.

Pe lângă valorile măsurate, display-ul oferă acces la meniul de configurare și la indicatoarele de stare. Astfel, setările pot fi realizate direct din panoul frontal, fără echipamente suplimentare.

Avantajele principale ale releului de protecție 63A

• Protecție combinată la supratensiune, subtensiune și supracurent
• Monitorizare permanentă a tensiunii și curentului
• Afișarea parametrilor electrici în timp real
• Praguri de declanșare configurabile
• Timp de declanșare reglabil
• Reconectare automată după stabilizarea rețelei
• Întârziere reglabilă la pornire și reconectare
• Calibrare separată pentru tensiune și curent
• Protecție împotriva întreruperilor repetate ale alimentării
• Mod de lucru automat sau manual
• Mod de economisire a energiei
• Blocarea setărilor cu parolă
• Autodiagnostic la pornire
• Montaj compact pe șină DIN standard

Praguri și timpi de protecție reglabili

Un avantaj important al acestui model este posibilitatea de a adapta funcționarea lui la instalația în care este montat. Pragurile pentru supratensiune, subtensiune și supracurent nu sunt fixe, ci pot fi modificate din meniul dispozitivului.

De asemenea, pot fi configurate întârzierea la pornire, timpul de declanșare și perioada de așteptare înainte de reconectarea alimentării. Această flexibilitate este utilă în special pentru echipamente care nu trebuie repornite imediat după o întrerupere, cum ar fi compresoarele, pompele, aparatele de climatizare și anumite motoare electrice.

Meniul complet de configurare

• P1 – Întârziere la pornire
• P2 – Timp de reconectare
• P3 – Prag de protecție la supratensiune
• P4 – Valoare de reconectare după supratensiune
• P5 – Întârziere la declanșarea protecției de supratensiune
• P6 – Prag de protecție la subtensiune
• P7 – Valoare de reconectare după subtensiune
• P8 – Calibrare tensiune
• P9 – Prag de protecție la supracurent
• P10 – Întârziere la declanșarea protecției de supracurent
• P11 – Contor pentru supracurent continuu
• P12 – Calibrare curent
• P13 – Corecție frecvență
• P14 – Protecție la căderi repetate de tensiune
• P15 – Mod de afișare
• P16 – Mod de recuperare automată sau manuală
• P17 – Selectarea modului automat sau manual
• P18 – Mod de economisire a energiei
• P19 – Blocarea setărilor cu parolă

Unde poate fi utilizat releul de protecție

Releul poate fi integrat în tablouri electrice monofazate pentru protejarea circuitelor și consumatorilor conectați. Datorită curentului maxim de 63A și montajului pe șină DIN, este potrivit pentru numeroase aplicații rezidențiale, comerciale și tehnice.

• Instalații electrice din locuințe și apartamente
• Case de vacanță și proprietăți utilizate periodic
• Birouri, magazine și spații comerciale
• Ateliere și camere tehnice
• Tablouri electrice de distribuție
• Sisteme UPS și surse de alimentare de rezervă
• Instalații fotovoltaice și echipamente auxiliare
• Pompe de apă și sisteme de irigații
• Compresoare și motoare electrice
• Aparate de aer condiționat și sisteme de climatizare
• Boilere și echipamente pentru încălzire
• Servere, echipamente de comunicații și aparatură electronică

Protecție la întreruperi și căderi repetate de tensiune

În rețelele instabile pot apărea mai multe întreruperi sau fluctuații într-un interval scurt. Repornirea repetată a echipamentelor poate crea solicitări suplimentare, în special pentru compresoare, pompe și motoare. Funcția de protecție la căderi repetate de tensiune permite releului să gestioneze mai sigur aceste situații și să evite reconectările necontrolate.

Mod automat și mod manual

În modul automat, dispozitivul deconectează și reconectează alimentarea în funcție de valorile și timpii programați. Modul manual poate fi utilizat atunci când operatorul dorește să controleze direct restabilirea alimentării.

Pentru prevenirea modificărilor accidentale sau neautorizate, meniul poate fi protejat cu parolă. Această funcție este utilă în spații comerciale, camere tehnice și instalații accesibile mai multor persoane.

Specificații tehnice

• Tip produs: releu inteligent de protecție pentru tensiune și curent
• Alimentare: AC 220V
• Frecvență: 50/60Hz
• Curent maxim: 63A
• Tensiune maximă de lucru: 530V
• Domeniu de măsurare a tensiunii: 80–300V
• Prag reglabil pentru supratensiune: 130–300V
• Prag reglabil pentru subtensiune: 80–210V
• Întârziere la pornire: 1–999 secunde
• Timp de reconectare: 1–999 secunde
• Întârziere la declanșare: 0,1–10 secunde
• Calibrare tensiune: ±10%
• Calibrare curent: ±10%
• Precizie de măsurare: ±1%
• Temperatură de funcționare: de la -20°C până la +50°C
• Temperatură de depozitare: de la -25°C până la +55°C
• Umiditate admisă: până la 95% RH, fără condens

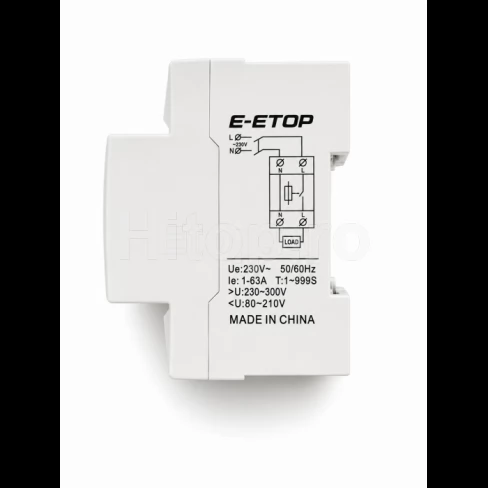

• Montaj: șină DIN standard
• Dimensiuni: 81 × 36 × 66 mm

Informații și indicatoare disponibile pe afișaj

• Tensiunea măsurată în timp real
• Curentul măsurat în timp real
• Indicator pentru supratensiune
• Indicator pentru subtensiune
• Indicator pentru supracurent
• Indicator pentru funcționare normală
• Acces la meniul de configurare

De ce să alegi un releu reglabil în locul unei protecții cu praguri fixe

O protecție cu valori fixe nu poate fi adaptată întotdeauna la particularitățile instalației sau ale echipamentelor conectate. Acest model permite configurarea pragurilor și a temporizărilor, astfel încât funcționarea să fie ajustată în funcție de consum, sensibilitatea aparatelor și stabilitatea rețelei.

Combinația dintre monitorizarea în timp real, protecția pentru trei tipuri de defecte și reconectarea automată face ca dispozitivul să fie o soluție practică pentru modernizarea unui tablou electric și pentru protejarea consumatorilor sensibili.

Conținutul pachetului

• 1 × Releu inteligent reglabil pentru protecția tensiunii și curentului
• 1 × Manual de utilizare

Notă: Instalarea într-un tablou electric trebuie realizată de o persoană calificată, cu respectarea parametrilor instalației și a regulilor de siguranță electrică.
